磁性翻板液位計安裝全攻略：精準操作保障測量無憂

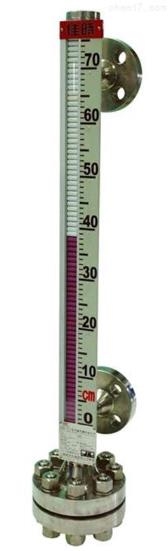

　　UHZ系列磁性翻板液位計憑借其高密封性、抗腐蝕性和非接觸式測量優勢，廣泛應用于石油、化工、電力等行業。其核心原理是通過浮子隨液位升降驅動磁性翻柱翻轉，實現液位可視化顯示。然而，安裝環節的規范性直接影響測量精度與設備壽命。本文從安裝前準備、核心步驟、環境適配及后期維護四個維度，系統梳理關鍵安裝要求。


　　一、安裝前準備：環境與設備的雙重校驗

　　1.場地檢測：安裝位置需避開物料進出口，避免流體沖擊導致測量波動。液位計本體與容器引管間應預留球閥，便于檢修。若介質含固體雜質或磁性物質，需提前過濾，防止浮子卡阻。

　　2.設備檢查：核對液位計型號與訂貨參數是否一致，重點檢查法蘭密封性、翻板靈活性及浮子磁性強度。運輸后需緩慢抬起液位計上部，使磁浮子滑至底部，并用校正器將顯示面板初始化為白色。

　　3.工具與材料：準備非導磁伴熱管（如紫銅管）、耐腐蝕密封墊、專用校正磁鋼及防爆工具。若測量范圍超過3米（防腐型超過2米），需提前準備中間加固法蘭或耳攀。

　　二、核心安裝步驟：垂直度與防磁是關鍵

　　1.垂直校準：液位計必須垂直安裝，最大偏角≤3°。使用激光水平儀或鉛垂線輔助校準，確保主導管與液面垂直。若容器無垂直基準面，可通過頂部法蘭與容器頂板焊接固定，底部法蘭與容器底板連接。

　　2.防磁干擾處理：液位計周圍200mm范圍內禁止放置導磁物質（如鐵質工具、電磁設備）。若需伴熱，伴熱管需采用非導磁材料，溫度根據介質特性設定，避免高溫導致磁性衰減。

　　3.浮子與翻板初始化：打開底法蘭，裝入磁性浮子時需確保重端（帶磁性端）向上。使用校正磁鋼將零位以下翻板置為紅色，其余翻板置為白色，形成初始液位基準線。

　　三、環境適配：溫度、壓力與介質的綜合考量

　　1.高溫高壓工況：對于蒸汽鍋爐等高溫高壓場景，需選用耐溫型液位計（工作溫度≤350℃），并在法蘭連接處加裝金屬纏繞墊片，增強密封性。安裝后進行1.5倍工作壓力的液壓試驗，持續10分鐘無泄漏為合格。

　　2.腐蝕性介質處理：若測量強酸、強堿介質，需選用防腐型液位計（如內襯PTFE材質），并確保法蘭標準與容器匹配（常用HG20592-97標準）。安裝后定期用中性清洗劑沖洗主導管，防止結晶堵塞。

　　3.防爆區域要求：在易燃易爆場所，需選擇隔爆型液位計（防爆等級ExdⅡBT4），電氣線路獨立接地，避免與管道靜電干擾。遠傳變送器需采用二線制4-20mA信號輸出，減少信號衰減。

　　四、后期維護：定期校驗與清潔

　　1.動態調試：投入運行前，先開啟上部氣相閥門，再緩慢開啟下部液相閥門，避免介質急速?zèng)_擊浮子。觀察翻板翻轉是否同步，重復三次排污-注液循環，確認無卡滯后正式投用。

　　2.清潔與校準：每季度用軟布擦拭翻板表面，防止污垢遮擋顯示。若個別翻板不翻轉，可用校正器局部調整。每年進行一次零位與滿量程校準，確保測量誤差≤±10mm。

　　UHZ系列磁性翻板液位計的安裝需兼顧技術規范與環境適配，從垂直校準到防磁處理，從高溫高壓應對到防腐防爆設計，每一步均需嚴格遵循標準。通過科學安裝與定期維護，可顯著提升設備穩定性，為工業生產提供精準可靠的液位監測保障。
